3D skenování dílů – rychlé a přesné

Moderní technologie 3D skenování nám umožňuje rychle, přesně a bezpečně převést skutečné předměty do digitální podoby. Díky tomu lze snadno vytvářet nové díly podle existujícího vzoru, vyrábět pěnové výplně na míru nebo kontrolovat tvary a rozměry různých objektů dle technické dokumentace.

Díky mobilnímu 3D skeneru HandySCAN PRO od kanadské společnosti Creaform nyní dokážeme pracovat s vysokou přesností (od 0,030 mm) a s maximálním rozlišením 0,1 mm i u takových předmětů, které zákazníci nemohou dlouhodobě zanechat v naší firmě – například cenné originály, nástroje, zbraně nebo unikátní díly.

Pošlete nám poptávku

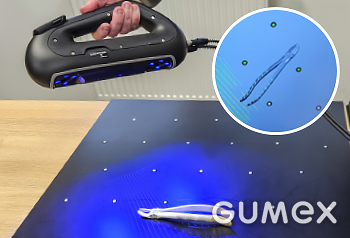

Jaké služby prostřednictvím 3D skeneru nabízíme:

1. 3D skenování předmětů/dílů pro následnou výrobu výplní

Ideální pro zákazníky, kteří potřebují bezpečně uložit nástroje, zbraně, přístroje nebo jiné cenné předměty. Skenování do 30 minut neúčtujeme.

2. Reverzní inženýrství – tvorbu 3D modelů

Pomocí softwaru Creaform OS vytváříme přesné 3D modely dílů pro výrobu (řezání, frézování). Software umožňuje:

• úpravu a spojování sítí,
• tvorbu 2D řezů a siluet,
• export do IGES/STEP.

​

3. Měrové protokoly a inspekce

Modul Inspection umožňuje:

• kontrolu na datech ze skenerů
• probing, skenování, import STL
• CAD import – IGES, STEP
• Best Fit, podle entit, RPS
• barevná mapa, GD&T, měření
• report Excel, PDF

Rozměrová kontrola je vhodná jak pro jednotlivé díly, tak i pro celé série – od prototypů až po finální výrobky.

4. Tvorbu 3D modelů na zakázku

Zpracujeme data do podoby, kterou zákazník potřebuje – od jednoduchých modelů až po komplexní technické podklady.

Co je 3D skenování a k čemu slouží

3D skenování je proces, při kterém skener snímá tvar, rozměry a povrch reálného objektu a převádí je do digitální podoby. Výsledkem je přesný 3D model, který lze dále upravovat, měřit nebo využít pro výrobu.

Technologie umožňuje:

• rychlé a bezkontaktní měření,
• zachycení i složitých tvarů,
• vytvoření podkladů pro výrobu výplní, dílů či přípravků,
• digitální archivaci objektů,
• reverzní inženýrství, pokud neexistuje výkresová dokumentace.

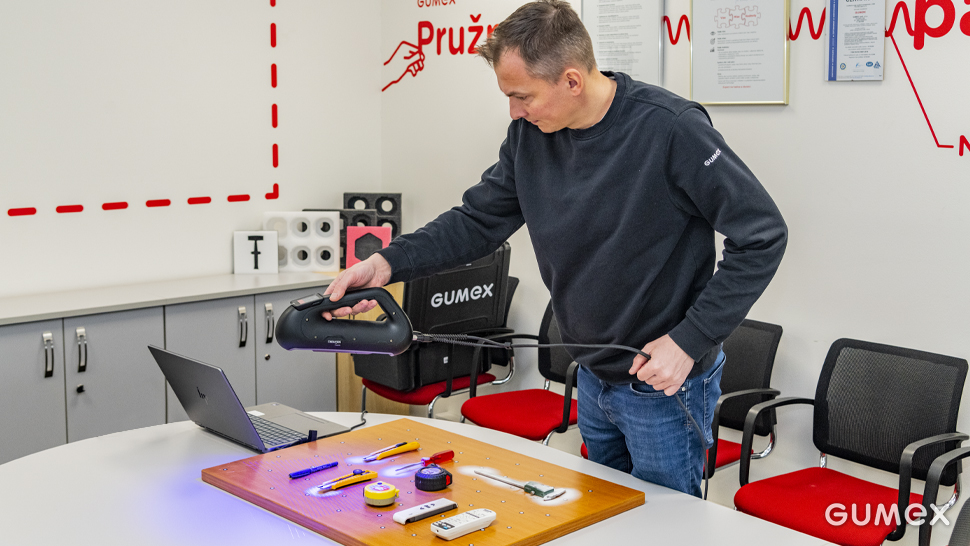

Jak 3D skenování probíhá

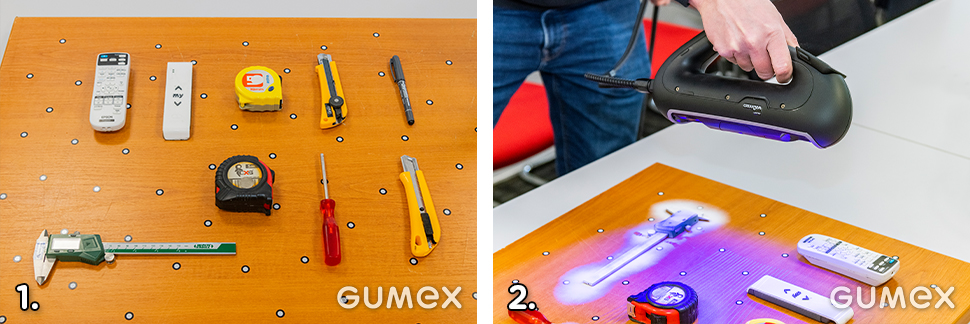

1. Zákazník přinese předmět v dohodnutém čase.

2. Předmět naskenujeme, po dohodě i na počkání – bez nutnosti jej u nás nechávat.

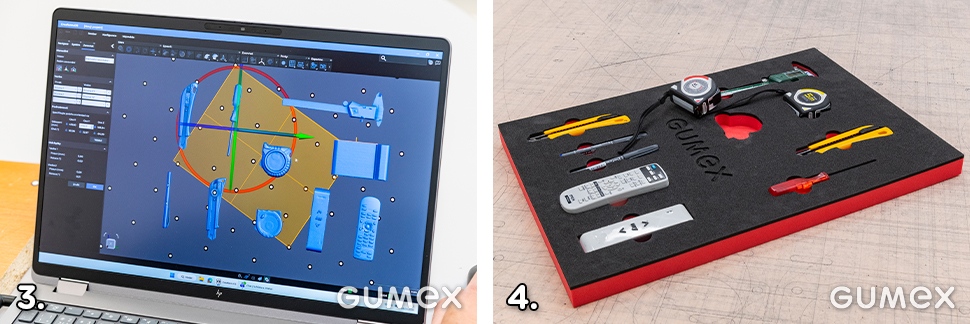

3. Získaná data převedeme do 3D nebo 2D modelu.

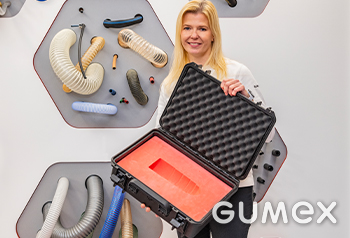

4. Pro ochranu nebo transport modelu vyrobíme pěnovou výplň a dodáme ji v kufru z našeho sortimentu nebo na míru obalu zákazníka.

Výhody 3D skenování

• Rychlost – skenování probíhá u nekomplikovaných tvarů v řádu minut.
• Přesnost – detailní digitalizace i složitých tvarů.
• Bezkontaktní metoda – vhodné pro citlivé nebo cenné předměty.
• Flexibilita – skenování u nás nebo výjimečně a po vzájemné dohodě přímo u zákazníka.
• Digitální archivace – možnost opakované výroby bez nutnosti mít fyzický díl.

Omezení technologie

• Laser se nedostane do hlubokých a úzkých otvorů – ty je nutné doměřit nebo domodelovat ručně.
• Čiré sklo a vysoce lesklé povrchy (například chromované díly) je nutné zmatnit speciálním sprejem (nástřik zmizí samovolně a beze stop do 4 hodin).
• U velmi malých detailů může být nutné ruční měření.

​

Proč jsme technologii pořídili

Cílem je zefektivnit a zpřesnit proces tvorby 3D modelů a výplní. Nový skener:

• pracuje na principu modrého laseru, který zvládá i lesklé a tmavé povrchy,
• skenuje objekty od 5 cm do 4 metrů,
• dosahuje přesnosti až 0,03 mm,
• umožňuje rychlé zpracování dat do 2D i 3D,
• obsahuje modul Inspection pro tvorbu měrových protokolů.

Pošlete nám poptávku

Časté otázky zákazníků

Můžete podle skenu vyrobit výplň do kufru nebo boxu?
Ano, to je jedna z hlavních výhod – výplň dokonale kopíruje tvar předmětu.

Musím u vás předmět určený ke skenování nechávat?
Ne. Skenování může probíhat na počkání v předem dohodnutém čase.

Jak dlouho skenování trvá?
Samotné skenování je rychlé (v řádu minut), ale ještě před skenováním je nutné provést několik úkonů – kalibraci, sken pozičních bodů atd.

Jaká je cena 3D skenování?
Skenování předmětů/dílů pro uložení do výplní nebo 3D modelů pro naši navazující výrobu (řezání/frézování) je zpoplatněno dle množství a složitosti skenovaných předmětů, ale skenování do 30 minut neúčtujeme. Vystavení měrových protokolů a tvorba 3D modelů pro potřeby zákazníka je za úhradu dle množství požadovaných protokolů a časové náročnosti skenování.

Lze skenovat i velké nebo těžké objekty?Ano, skener zvládá objekty až do velikosti 4 metrů. Pokud je nutné s těžkým předmětem manipulovat, jsme připraveni se se zákazníkem dohodnout a skenovat v jeho provozu, kde má možnost manipulace. Případně bychom využili náš portálový jeřáb ve Strážnici. V těchto případech je však nezbytná detailní komunikace předem.

Nová technologie 3D skenování nám umožňuje nabídnout zákazníkům rychlejší, přesnější a bezpečnější služby než kdy dříve.
