Co znamená DN a PN? Přehledné vysvětlení označení potrubí a přírub

V potrubních systémech se často setkáváme se dvěma zkratkami – DN a PN. Obě jsou důležité, ale každá říká něco jiného.

Co je DN?

DN = Diameter Nominal (jmenovitá světlost potrubí nebo armatury, hodnota, která odpovídá přibližnému vnitřnímu průměru, který se liší podle materiálu a tloušťky stěny)

• DN udává velikost potrubí nebo příruby podle mezinárodního metrického systému.
• Nejde o přesné měření v milimetrech, ale o standardizovanou velikost, která zajišťuje, že komponenty od různých výrobců k sobě budou pasovat – budou společně správně fungovat.
• Například DN 50 znamená, že potrubí či příruba patří do velikostní řady 50, i když skutečný vnitřní průměr může být o něco jiný.

DN se používá v evropských normách (např. EN 1092) a pomáhá sjednotit rozměry přírub, šroubových děr i dalších částí potrubních systémů.

Co je PN?

PN = Pressure Nominal (nominální tlak)

• Jedná se o označení maximálního pracovního tlaku v barech, který příruba, potrubí nebo hadicová koncovka bezpečně vydrží při definované teplotě, obvykle 20 °C. Například PN 10 znamená, že díl je určený pro tlak 10 bar.
• Běžné hodnoty jsou PN 6, PN 10, PN 16, PN 25, PN 40 a vyšší.

Shrnutí: co PN určuje:

• jaký tlak může příruba dlouhodobě snášet
• jak silná a robustní musí být
• s jakými dalšími díly je kompatibilní (příruby se stejným PN se dají spojovat)

PN je standard, používaný v evropských i mezinárodních normách (např. ISO 7005-1).

Jednoduše řečeno

• DN = velikost
• PN = tlak

Obě hodnoty jsou potřeba k tomu, aby bylo možné správně vybrat přírubu nebo potrubní díl – musí sedět jak rozměrově (DN), tak z hlediska tlaku, který bude v systému působit (PN).

Příklad z praxe

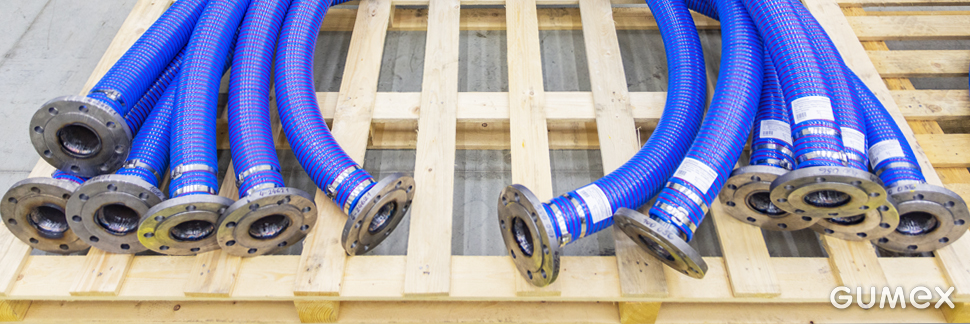

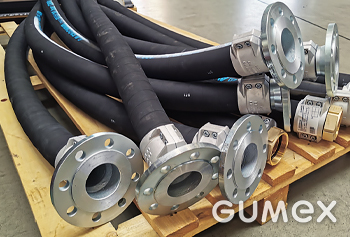

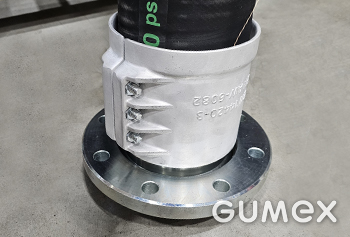

Jestliže máte hadicovou koncovku s přírubou PN 10:

• tato příruba spolehlivě těsní spoje v potrubních systémech, které pracují do tlaku do tlaku 10 bar, tedy 10 kilogramů na 1 čtvereční cm
• příruby PN 10 jsou vhodné pro aplikace s nízkým tlakem: vodovodní řady, chladicí systémy, klimatizace
• při vyšších teplotách může být skutečná odolnost nižší (to je běžné u všech PN tříd)

Přehled běžných PN tříd

... a mnohé další

Jak PN souvisí s vrtáním pro šrouby?

PN neurčuje jen maximální tlak, ale také rozměry vrtání pro šrouby.

Každá tlaková třída má vlastní počet šroubů, jejich průměr i rozteč. Díky tomu lze bezpečně spojovat příruby různých výrobců — pokud mají stejné DN a PN, rozměrově si vždy odpovídají.

Proč je to důležité?

• Zabraňuje nekompatibilitě mezi přírubami.
• Zajišťuje bezpečné a pevné spojení.
• Umožňuje snadnou výměnu dílů v potrubních systémech.

Co znamená rozdíl ve vrtání podle PN?

Představte si dvě příruby, obě mají stejnou velikost potrubí (DN 50), ale každá je určena pro jiný tlak — jedna je PN 10, druhá PN 16.

Co se změní?

• Počet šroubů může být stejný (např. 4 šrouby).
• Průměr šroubů může být jiný (např. 18 mm).

Proč tomu tak je?

Protože příruba PN 16 je určena pro vyšší tlak, musí být:

• silnější (větší tloušťka)
• zajištěna silnějšími šrouby (většího průměru)
• případně je možné použít větší počet šroubů menšího průměru (u jiných DN)

Co to znamená v praxi?

• PN 16: je potřeba robustnější konstrukce příruby a použití silnějších šroubů,
• případně použití většího počtu šroubů menšího průměru (záleží na DN a normě).

Shrnutí:

Obě příruby mají otvor pro DN 50, ale vrtání pro šrouby je jiné, takže nejdou spojit dohromady, pokud nemají stejnou PN.

Vrtání pro šrouby podle PN:
Pokud se jedná o DN 50 s PN 10 a PN 16: vnitřní průměr by měl být přibližně stejný, jen se liší rozteč děr, případně vnější průměr příruby.
