Koncovky z nerezu: kvalita, která vydrží

Nerezové koncovky patří mezi nejspolehlivější řešení pro průmyslové hadice. Nabízejí vysokou hygienu, pevnost i odolnost vůči chemikáliím, teplotám a korozi. Jaké jsou jejich přínosy, limity, typické oblasti použití? Jak se jednotlivé druhy nerezových koncovek mezi sebou liší?

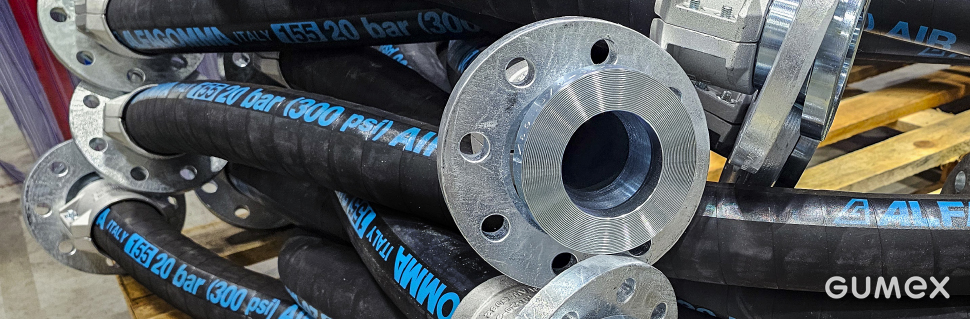

Nerezové koncovky na hadice mají různou konstrukci i funkčnost

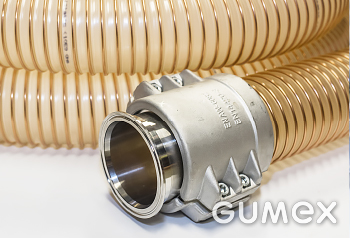

Rychlospojky CLAMP a lisované koncovky

• pro potravinářský (zejména mlékárenské provozy) a chemický průmysl

Jak se CLAMP koncovky nasazují na hadice?

1. Použití vsuvky s CLAMP přírubou

Vsuvka s CLAMP přírubou se do hadice upevní:

• Lisováním (krimpováním) – pokud jde o vysokotlaké hadice nebo požadavek na pevné spojení.
• Pomocí objímky – u nízkotlakých aplikací nebo hadic větších průměrů
• Pomocí pásky Normetta v nerez provedení​

2. Spojení CLAMP přírub

• Dvě CLAMP příruby se spojí pomocí těsnění (obvykle EPDM, silikon, PTFE) a klemové spony.
• Tento systém je hygienický, snadno rozebíratelný a vhodný pro CIP/SIP* či potravinářské aplikace.

Čím se liší zajištění sponou x lisování?

Lisování

• Používá se u hadic s nerezovou vsuvkou, kde je požadována vysoká mechanická pevnost, tlaková odolnost a odolnost vůči agresivním látkám.
• Provádí se hydraulickým lisem s lisovacími segmenty.

Zajištění sponou

• Jednodušší montáž, vhodné pro nižší tlaky a snadnou demontáž.
• Používá se u potravinářských hadic, určených pro nízkotlaké aplikace

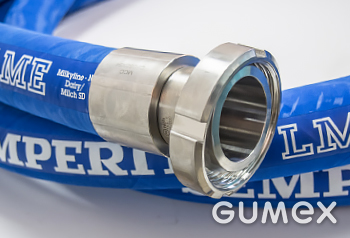

Spojky se závity

• pro potravinářství a farmacii
• vhodné pro kapalná média
• určené primárně k lisování

Spojení dvou osazených hadic se provádí utažením převlečné matice jedné koncovky na protikus s vnějším závitem. Pro pevné utažení matice je vhodné použít klíč. Spojky jsou vzájemně kompatibilní se stejným DN**.

Spojky STORZ AGRO

• pro zemědělce i hasiče

Pro aplikace v zemědělství a požární technice nabízíme nerezové spojky STORZ AGRO, které kombinujeme s plochými hadicemi.

Tyto koncovky drátkujeme nebo páskujeme, aby spoj byl maximálně odolný i při náročném používání v terénu.

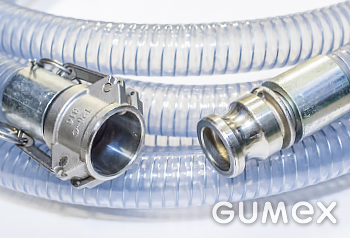

Spojky KAMLOK

• pro chemický a potravinářský průmysl, uplatní se rovněž v cisternové dopravě, zemědělství a stavebnictví
• vhodné pro kapalná i sypká média
• nevhodné pro vodní páru, vzduch, plyny

Využívají páčkový mechanismus – po pohybu páčky se zaklíní vačky do protikusu. Spojení hadic pomocí rychlospojky Kamlok je spolehlivé a nenáročné na obsluhu.
Vzájemně kompatibilní jsou spojky a vsuvky Kamlok se stejným DN.

Eurospojky

• pro petrochemii a cisternovou dopravu

V petrochemickém průmyslu a při přepravě chemických látek je bezpečnost na prvním místě. Proto dodáváme eurospojky z nerezové oceli a koncovky pro kompozitní hadice, které jsou navrženy tak, aby odolaly agresivním médiím a extrémním podmínkám při cisternové dopravě.

Na jakém principu fungují eurospojky z nerezové oceli

Eurospojky (často používané při hydraulické i pneumatické dopravě) jsou rychlospojky, které umožňují rychlé a bezpečné spojení hadic nebo potrubí bez použití nářadí.

Mechanismus:

• Mají západkový systém, který se zaklesne do drážky na protikusu.
• Po zasunutí protikusu do spojky pružina zatlačí kuličky do drážky, čímž se vytvoří pevné mechanické spojení.
• Těsnění (O-kroužek) uvnitř spojky zajistí bezpečnou těsnost proti úniku média.
• Materiál: Nerezová ocel se používá kvůli odolnosti proti korozi, vysoké pevnosti a hygienickým požadavkům. Je možné na ni nanést i PTFE vrstvu

Koncovky na kompozitní hadice

Koncovka je koncová armatura, která se nasazuje na hadici, aby umožnila její připojení k systému (např. přes eurospojku).

Princip:

• Koncovka má vnitřní trn, který se zasune do hadice.
• Vnější část koncovky má závit nebo přírubu pro další spojení.
• U kompozitních hadic (vícevrstvých, např. s plastem, textilem a spirálou) provádíme zalisování, aby nedošlo k úniku přepravovaného média.

Důležité: U kompozitních hadic je klíčové dodržet specifikaci výrobce – typ objímky, utahovací momenty, správné těsnění (například Viton pro chemikálie), mazivo.

Rychlý tip pro správný výběr:
CLAMP → tam, kde je klíčová hygiena a snadná a rychlá demontáž (potravinářství, farmacie)

Spojky se závity → jednoduché řešení pro vysokou těsnost, často rozpojované spoje, ale bez nutnosti extrémní rychlosti jako u KAMLOK/STORZ AGRO, vhodné pro chemicky a hygienicky náročné provozy

KAMLOK → kde je potřeba rychlé, robustní páčkové spojení u kapalných/sypkých médií, bez nutnosti nářadí, vhodné pro časté manipulace

STORZ AGRO → pro rychlé spojení i rozpojení – zemědělství, hasičské aplikace, vodní rozvody, plnicí potravinářské linky, mechanicky odolné, robustní provedení

Eurospojky → pro časté rozpojování v průmyslu, manipulace s kapalinami, zejména pro cisternovou dopravu kapalných médií, vyžadující rychlé a bezpečné spojení

Koncovky na kompozitní hadice → pro trvalé instalace v náročných podmínkách, agresivní média (chemie, petrochemie), nezbytná je precizní montáž
Kompozitní hadice osazená koncovkami je kompatibilní s eurospojkami – lze je vzájemně propojit.

Nabízíme:

Pokročilé technologie – lisování, drátkování, přesné zpracování spoje

Komplexní řešení – od potravinářství po petrochemii

Poradenství na míru

• Pomůžeme vám vybrat správné koncovky pro vaše potřeby.
• Dodáme vám i díly, které nejsou součástí naší standardní nabídky.

Doporučení z praxe: S ohledem na přepravované médium je nutné zvolit vhodný materiál těsnění. Při opotřebování/výměně je důležité těsnicí materiál nezaměňovat.

*) CIP/SIP = Cleaning in Place/Sterilization in Place (metoda čištění na místě/sterilizace na místě)
**) DN = Diameter Nominal (jmenovitá světlost potrubí nebo armatury)
***) PN = Pressure Nominal (nominální tlak)
